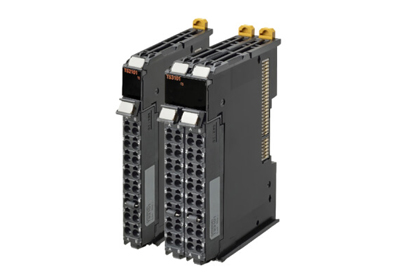

NX-TC

Satışla iletişime geçin

(0216) 540 59 91

Fiyat Teklifi İsteyin

Açıklama

Yeni nesil kontrolörler

NX-TC, insan etkileşimine gerek kalmadan optimum ve otomatik sıcaklık kontrolü sağlamak üzere tasarlanmış yeni nesil kontrolörler ailesidir. Günümüzde, sahada uzmanlar tarafından yapılan tipik ayarlamaların tümü artık Yapay Zeka (A.I.) kullanılarak otomatik hale getirilmektedir.

  • Prosesteki değişikliklere göre kontrol ayarını kendi kendine optimize edebilen adaptif kontrol
  • Daha iyi kapatma uygulaması (paketleme) ve su soğutmalı ekstrüderler (plastik) için özel fonsiyon

Adaptif kontrol algoritması

Standart sıcaklık kontrolörleri ile ilk çalıştırmadaki PID ayarlarının tanımlanması için çok zamana ihtiyaç duymanızın yanı sıra bu alanda uzun yıllar deneyim sahibi olmadan optimum ayarlamaları yapmak oldukça zordur. Bu sebeple Omron, “adaptif kontrol teknolojisi” ile NX-TC Serisini geliştirdi. Bu seri, kontrol altındaki süreçte gerçekleşen değişimleri otomatik olarak algılar ve PID’yi buna göre adapte eder.

Paketleme makinelerinde mükemmel ambalajlama sıcaklık kontrolü

Konvansiyonel bir ambalajlama makinesindeki sıcaklık sensörleri, genellikle ısıtma çubuğunun çene yüzeyinden oldukça uzak bir konuma yerleştirilebilir. Bu durum, çene yüzeyi sıcaklığı ile gerçekte kontrol edilen sıcaklık arasında bir farka neden olur. Bu sıcaklık farkı ve bundan kaynaklanan ambalajlama hataları, paketleme hızıyla doğru orantılı olarak artar ve daha ince paketleme malzemeleri ya da ortam sıcaklığındaki değişimler ile de ilişkilidir.

NX-TC serisi sayesinde bu sorun aşağıdaki yaklaşımla çözülebilir:

  • Daha hızlı algılama için özel sıcaklık sensörü modelleri sayesinde sensör çene yüzeyine daha fazla yaklaştırılabilir



  • NX-TC’de dahili olarak bulunan ve özellikle sıcaklık değişimlerini engellemek için geliştirilmiş özel algoritmalar (otomatik filtre ayar fonksiyonu) kullanılır. Sonuç olarak paketleme için daha iyi bir ambalajlama kalitesi sağlanır.



Su soğutmalı çıkış ayarı

Su soğutmalı ekstrüzyon kalıp makinelerinde hız artışı; malzeme bileşimi ve su soğutma gibi çeşitli faktörler sebebiyle sıcaklık değişimlerine yol açar… Bu durum, operatörün kaliteyi sağlamak için devamlı olarak valf ayarı yapmasını gerektirir. Fakat kaliteyi korurken yüksek hızlı üretim sağlamak oldukça zordur…

  • NX-TC ile su soğutmalı çıkış ayarı fonksiyonu, sıcaklık değişimlerini en aza indirir ve kaliteyi korurken üretim kapasitesini artırır.



Özellikler ve sipariş bilgisi

International Standards

The standards are abbreviated as follows: U: UL, U1: UL (Class I Division 2 Products for Hazardous Locations), C: CSA, UC: cULus,
UC1: cULus (Class I Division 2 Products for Hazardous Locations), CU: cUL, N: NK, CE: EU Directives, RCM: Regulatory Compliance Mark, KC: KC Registration, and EAC: EAC Mark.

Contact your OMRON representative for further details and applicable conditions for these standards.

Temperature Control Units

Unit type

Product name

Specification

Standards

Order code

Number of channels

Input type

Output

Output capacity

CT Input capacity

Control type

Conversion time

I/O refreshing method

NX Series Temperature
Control Unit

Temperature Control Unit

2Ch type

NX-TC

2 Ch

Multi-input

(Thermocouple and Resistance

thermometer)

Voltage output

(for driving SSR)

2 points

2 points

Standard Control

50 m sec

Free-Run refreshing

UC1, CE, RCM, KC, EAC

NX-TC2405

None

Standard Control

NX-TC2406

Voltage output

(for driving SSR)

4 points

None

Heating and Cooling Control

NX-TC2407

Linear current output

2 points

None

Standard Control

NX-TC2408

Temperature Control Unit

4Ch type

NX-TC

4 Ch

Voltage output

(for driving SSR)

4 points

4 points

Standard Control

NX-TC3405

None

Standard Control

NX-TC3406

Voltage output

(for driving SSR)

8 points

None

Heating and Cooling Control

NX-TC3407

Linear current output

4 points

None

Standard Control

NX-TC3408

Specifications

Item

Specification

Enclosure

Mounted in a panel

Grounding method

Ground to 100 Ω or less

Operating environment

Ambient operating temperature

0 to 55°C

Ambient operating humidity

10% to 95% RH (with no condensation or icing)

Atmosphere

Must be free from corrosive gases.

Ambient storage temperature

−25 to 70°C (with no condensation or icing)

Altitude

2,000 m max.

Pollution degree

Pollution degree 2 or less: Conforms to JIS B 3502 and IEC 61131-2.

Noise immunity

Conforms to IEC 61000-4-4, 2 kV (power supply line)

Overvoltage category

Category II: Conforms to JIS B 3502 and IEC 61131-2.

EMC immunity level

Zone B

Vibration resistance

Conforms to IEC 60068-2-6.

5 to 8.4 Hz with amplitude of 3.5 mm,

8.4 to 150 Hz, acceleration of 9.8 m/s2

100 min each in X, Y, and Z directions (10 sweeps of 10 min each = 100 min total)

Shock resistance

Conforms to IEC 60068-2-27. 147 m/s 2 , 3 times each in X, Y, and Z directions

Insulation resistance

20 MΩ min. between isolated circuits (at 100 VDC)

Dielectric strength

510 VAC between isolated circuits for 1 minute at a leakage current of 5 mA max.

Applicable standards

cULus: Listed (UL 61010-2-201), ANSI/ISA 12.12.01,

EU: EN 61131-2, RCM, KC: KC Registration, EAC
