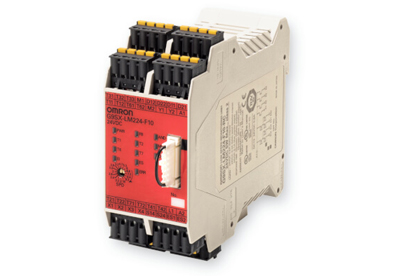

Omron G9SX-LM

Satışla iletişime geçin

(0216) 540 59 91

Fiyat Teklifi İsteyin

Kategoriler:

Açıklama

Sınırlı hız izleme ünitesi

Makinedeki bakım modunun tam desteği için güvenli sınırlı hız izleme ünitesi.

  • Dahili preset anahtarlarını kullanarak sınırlı hız frekansını ayarlama
  • Mantıksal AND bağlantısını kullanarak G9SX sistemlerine kolay entegrasyon
  • Tüm giriş ve çıkışlardaki LED teşhislerini temizleyin
  • Kategori 3’e kadar uygulanabilir EN 954-1

Özellikler ve sipariş bilgisi

Proximity sensors

Classification

Order code

Proximity sensor

Shielded

M8

E2E-X1R5F1

M12

E2E-X2F1

M18

E2E-X5F1

Unshielded

M8

E2E-X2MF1

M12

E2E-X5MF1

M18

E2E-X10MF1

Ratings of limited speed monitoring unit

Safety outputs

Auxiliary
outputs

Logical AND
connection input

Rated
voltage

Sensor power supply terminals

Terminal block type

Order code

Instantaneous

4 (Semi-conductors)

4 (Semi-conductors)

1

24 VDC

2

Screw terminals

G9SX-LM224-F10-RT

Spring-cage terminals

G9SX-LM224-F10-RC

Specifications

Ratings of limited speed monitoring unit

Power input

Item

G9SX-LM224-F10-_

Rated supply voltage

24 VDC

Inputs

Item

G9SX-LM224-F10-_

Safety input

Operating voltage: 20.4 VDC to 26.4 VDC

Internal impedance: approx. 2.8 kΩ

Feedback/reset input

Mode selector input

Rotation detection input

Operating voltage 20.4 VDC to 26.4 VDC
Internal impedance: approx. 2.8 kΩ

Input frequency: 1 kHz max.

Outputs

Item

G9SX-LM224-F10-_

Safety solid state output

P channel MOS FET transistor output

Load current: 0.8 A DC max.

Safety speed detection output

P channel MOS FET transistor output

Load current: 0.3 A DC max.

External indicator output

PNP transistor output

Load current: 100 mA max.

Application example

Safe limited speed
