Açıklama

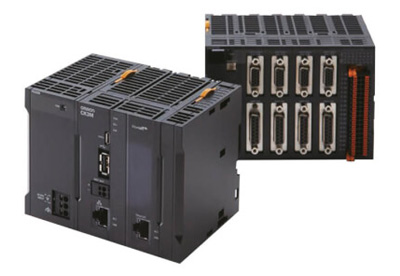

CK3M Programlanabilir Çok Eksenli Kontrolör

CK3M;

  • Nano ölçek hassasiyeti için lokal eksenler
  • Ultra yüksek hızlı eş zamanlı kontrol (50 µs/5 eksen)
  • Özel servo regülasyon algoritmaları
  • Çoklu tedarikçi aktüatörleri ve enkoderleri kullanma esnekliği
  • G kodu, ANSI C veya orijinal programlama dilinde programlama esnekliği
  • Esnek konfigürasyon için EtherCAT
  • Modüler tasarım ve DIN ray montajı

Modüler tasarım

Modüler tasarımı sayesinde CK3M, çeşitli uygulamalara olanak tanıyacak şekilde maksimum iki eksenel arayüz birimiyle istenildiği gibi birleştirilebilir.

Power PMAC IDE (Entegre Geliştirme Ortamı)

  • Microsoft® Visual Studio® tabanlıdır
  • ANSI C veya orijinal programlama dili
  • Kolay ayarlama
  • Kolay ayar
  • Sorun giderme
  • Hata ayıklayıcı

CK3M

Karmaşık kinematik

Matris işleme ve alan dönüşümleri sayesinde karmaşık mekanik komponentler kontrol edilebilir. Hexapod teleskop ayna konumlandırma gibi özel uygulamalar, kinematik taşıma fonksiyonu ile kolaylıkla çalıştırılabilir.

CK3M Doğru mekanik işleme uygulaması için güç aktarma özellikleri

G-Kodu
Standart RS-274 G Kodu yorumlayıcı. G, M, T ve D Kodlarının özelleştirilerek uygulanması için kullanıcı tarafından yazılabilir alt programlar. Söz dizimi uyarlama ve CAD/KAM yazılımlarıyla birlikte çalışma esnekliği.



Kesici telafisi 2D/3D
G Kodunda tam olarak belirtilen kesme noktasına eşleşme sağlayan araç çapı ve şekil telafisi.



Hızlı işlemci + geniş program arabelleği
Hızlı işlemci saniyede 10.000’den fazla blok ve 1 GB’ye kadar parça programı işleyebilir.



Yolu tersine çevirmek için Blok Geri İzleme
Yol, aracın kesme alanından kaldırılması amacıyla tersine çevrilebilir.



Gelişmiş İleri Yönlü Blok
Daha iyi bir performans için hızlı ve verimli bir şekilde arabellekteki talimatlar önceden analiz edilerek hareketler birleştirilir ve en iyi duruma getirilir.



Tanjant araç yönetimi
Kesme yönüne sahip araçlar tanjant yol konumlandırma gerektirir.





Diğer hareket kontrolörü çeşitlerimiz için tıklayınız.

Ürün broşürü

Özellikler ve sipariş bilgisi

Ordering information

System configuration

Standard Models

CPU Units

Product name Memory capacity EtherCAT® port Max. no. of controlled axes
via EtherCAT® port
Expansion Order code
CK3M-CPU1⬜1
CPU Unit

RAM: 1 GB
Built-In flash memory: 1 GB
None Up to two axial interface units
can be connectedExpansion units can be connected
CK3M-CPU101
EtherCAT®: 1 port (DC sync) 4 CK3M-CPU111
8 CK3M-CPU121

Axial Interface Units

Product name Amplifier interface Pulse output Encoder interface Output type Order code
Axial Interface Unit for
CK3M-CPU1⬜1
DA output (Filtered PWM) Method: Pulse + direction or phase difference

Type: Line driver

Pulse encoder
Serial encoder
NPN type CK3W-AX1414N
DA output (True DAC) CK3W-AX1515N
DA output (Filtered PWM) PNP type CK3W-AX1414P
DA output (True DAC) CK3W-AX1515P

Power Supply Unit

Product name Specifications Order code
Power Supply Unit for CK3M-CPU1⬜1 Rated output voltage: 5 VDC, maximum output current: 8 A CK3W-PD048

Accessories

Item Specifications Order code
EtherCAT junction slaves 3 ports
Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%)
Current consumption: 0.08 A
GX-JC03
6 ports
Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%)
Current consumption: 0.17 A
GX-JC06
USB memory 2 GB FZ-MEM2G
8 GB FZ-MEM8G
End cover End cover for CK3M CPU unit (Provided with the CPU unit) CK3W-TER01
DIN track Length: 0.5 m; height: 7.3 mm PFP-50N
Length: 1 m; height: 7.3 mm PFP-100N
Length: 1 m; height: 16 mm PFP-100N2
End plate to secure the units on the DIN rail PFP-M (2 pcs)

Computer software

Item Description
Power PMAC IDE

This computer software is used to configure the controller, create user programs and debug programs.

This is a free software, contact your OMRON representative for information on how to procure.

Power PMAC-NC16 SDK This computer software is used to control working machines and other CNC machines with the controller. Use this software when you want to customize the HMI screen. The product contains extension source codes used for customization.

This is a non-free software, contact your OMRON representative for information on how to procure.

Power PMAC-NC16 Runtime This computer software is used to control working machines and other CNC machines with the controller. Use this software when you do not customize the HMI screen.

This is a non-free software, contact your OMRON representative for information on how to procure.

EC Engineer This computer software is used to configure and monitor the EtherCAT network by using the controller as the EtherCAT master.

This is a free software, contact your OMRON representative for information on how to procure.

Dosya indirme

Broşürler


Veri Sayfası


Kılavuzlar


Yazılım

product-small-power-pmac-ide prod

Power PMAC IDE

Bu bilgisayar yazılımı; NY51-A, CK3E ve CK3M Programlanabilir Çok Eksenli Kontrolörlere yönelik kullanıcı programları yapılandırmak, oluşturmak ve programlarda hata ayıklamak için kullanılır.
