E2E-IL

 0,00

Satışla iletişime geçin

(0216) 540 59 91

Fiyat Teklifi İsteyin

Kategoriler:

Açıklama

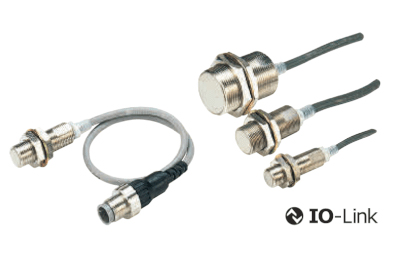

E2E-IL; IO-Link standart yakınlık sensörleri sunduğu yenilikçi çözüm sayesinde endüstriyel üretim sahalarındaki sorunları ortadan kaldırır.

  • Dahili tanılama işlevleri sayesinde sistemin devre dışı kaldığı süre kısaltılabilir
  • Cisimlerin çok uzak veya çok yakın olması halinde bildirim göndererek, aniden ortaya çıkan arızaları önleyebilir veya sayısını azaltabilir
  • Bakım işlemleri her bir sensörün G/Ç bağlantı ağı üzerinden tanımlanması sayesinde daha verimlidir
  • Sensörün programlanabilir çalışması gerekli model sayısını azaltır

Özellikler ve sipariş bilgisi

DC 3-wire IO-Link models

Appearance

Sensing distance

Connection method

Cable specifications

Operation mode

Pin arrangement

Baud rate

Order code

PNP

M12

3 mm

Pre-wired models (2 m)

PVC
(oil-resistant)

NO/NC
switching

COM2

E2E-X3B4-IL2 2M

COM3

E2E-X3B4-IL3 2M

M12 Pre-wired Smartclick connector models (0.3 m)

1: +V

3: 0 V

4: C/Q output

COM2

E2E-X3B4-M1TJ-IL2 0.3M

COM3

E2E-X3B4-M1TJ-IL3 0.3M

M18

7 mm

Pre-wired models (2 m)

COM2

E2E-X7B4-IL2 2M

COM3

E2E-X7B4-IL3 2M

M12 Pre-wired Smartclick connector models (0.3 m)

1: +V

3: 0 V

4: C/Q output

COM2

E2E-X7B4-M1TJ-IL2 0.3M

COM3

E2E-X7B4-M1TJ-IL3 0.3M

M30

10 mm

Pre-wired models (2 m)

COM2

E2E-X10B4-IL2 2M

COM3

E2E-X10B4-IL3 2M

M12 Pre-wired Smartclick connector models (0.3 m)

1: +V

3: 0 V

4: C/Q output

COM2

E2E-X10B4-M1TJ-IL2 0.3M

COM3

E2E-X10B4-M1TJ-IL3 0.3M

Specifications

DC 3-wire IO-Link models (E2E-X_B4-IL_)

Size

M12

M18

M30

Shielded

Shielded

Item

Model

E2E-X3B4-IL_

E2E-X7B4-IL_

E2E-X10B4-IL_

Sensing distance

3 mm ±10%

7 mm ±10%

10 mm ±10%

Set distance

0 to 2.4 mm

0 to 5.6 mm

0 to 8 mm

Differential travel

10% max. of sensing distance

Response frequency

1 kHz

0.5 kHz

0.4 kHz

Power supply voltage

10 to 30 VDC (including 10% ripple (p-p))

Current consumption

20 mA max.

Control output

Load current

100 mA max.

Residual voltage

2 V max. (Load current: 100 mA, Cable length: 2 m)

Indicators

In the Standard I/O mode (SIO mode): Operation indicator (orange, lit) and stability indicator (green, lit)

In the IO-Link mode: Operation indicator (orange, lit) and communication indicator (green, blinking at 1 s intervals)

Operation mode

PNP NO/NC switching type (Factory setting: NO)

Degree of protection

IEC 60529 IP67, in-house standards: oil-resistant

Connection method

Pre-wired Models (Standard cable length: 2 m), Pre-wired Connector Models (Standard cable length: 0.3 m)

Materials

Case

Nickel-plated brass

Sensing surface

PBT

Clamping nuts

Nickel-plated brass

Toothed washer

Zinc-plated iron

Main IO-Link functions

Operation mode switching between NO and NC, self diagnosis enabling, excessive proximity judgment distance selecting, timer function of the control output and timer time selecting, instability output (IO-Link mode) ON delay timer time selecting function, monitor output, operating hours read-out, and initial reset

Communication specifications

IO-Link specification

Ver 1.1

Baud rate

-IL3: COM3 (230.4 kbps), -IL2: COM2 (38.4 kbps)

Data length

PD size: 2 bytes, OD size: 1 byte (M-sequence type: TYPE_2_2)

Minimum cycle time

-IL3 (COM3): 1 ms, -IL2 (COM2): 2.3 ms

Kablolar ve Aksesuarlar

XS2


M12 su geçirmez tek uçlu ve uzatma kablosu setlerine sahip XS2 Konnektör Kablo Setleri.

XS3


Daha az bakım için M8 tek uçlu ve uzatma kablo setlerine sahip XS3 Konnektör Kablo Setleri.

XS5C/XS5G


XS5C/XS5G-D418 IDC tipi konnektörler özel araçlar olmadan hızlı ve kolay bağlantı sunacak şekilde özel olarak tasarlanmıştır. İhtiyaç duyacağınız araçlar sadece kablo kesiciler ve somun anahtarlarıdır.

Y92E-S_PP


Gıda, İçecek ve İlaç uygulamaları için IP69K Sınıfı Sensör Konektörlü Kablo Setleri.



Dosya indirme

Broşürler


Bağlantı Kılavuzu


Cihaz tanımı dosyaları (ZIP)


  • E2Ex-IODD_V1.01

Veri Sayfası


Kılavuzlar
